Nichtrostender stabilaustenitischer Cr-Ni-Mo-Stahl mit niedrigem Kohlenstoffgehalt für hohe Anforderungen an die Gefügehomogenität. Artgleich und voll austenitisch schweißbar. Beständig gegen interkristalline Korrosion bis 400°C. Wärmebehandlung nach dem Schweißen ist nicht erforderlich. Gute Beständigkeit gegen reduzieren der Säuren, wie verdünnte Schwefel- und Salzsäure. Gute Loch-, Spalt- und Spannungsrißkorrosionsbeständigkeit in chlorionhaltigen Medien. Sehr gut beständig gegen Harnstoff. Erforderliche Oberflächenbeschaffenheit gebeizt. Sehr gut kalt um form bar. Hochglanzpolierfähig. Der Stahl wird als Umschmelzgüte hergestellt und erfüllt somit die üblichen Anforderungen an die Stahlreinheit wie sie für Implantatmaterial spezifiziert sind.
Nichtrostender stabilaustenitischer Cr-Ni-Mo-Stahl mit niedrigem Kohlenstoffgehalt für hohe Anforderungen an die Gefügehomogenität.
Artgleich und voll austenitisch schweißbar.
Beständig gegen interkristalline Korrosion bis 400°C.
Wärmebehandlung nach dem Schweißen ist nicht erforderlich.

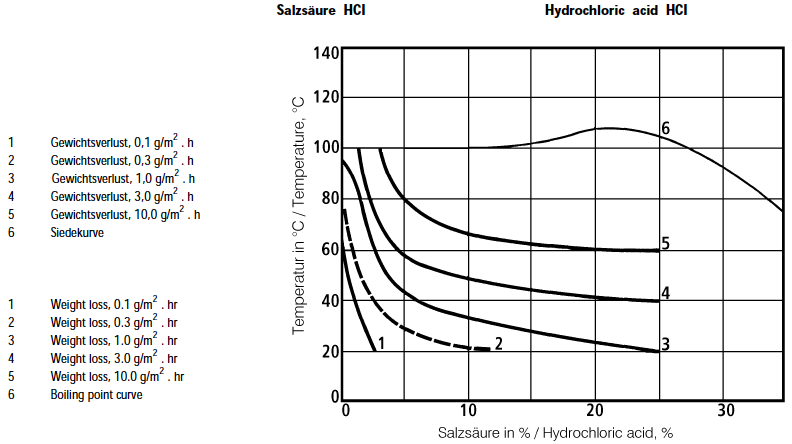

Gute Beständigkeit gegen reduzieren der Säuren, wie verdünnte Schwefel- und Salzsäure.
Gute Loch-, Spalt- und Spannungsrißkorrosionsbeständigkeit in chlorionhaltigen Medien.
Sehr gut beständig gegen Harnstoff.
Erforderliche Oberflächenbeschaffenheit gebeizt.
Sehr gut kalt um form bar.
Hochglanzpolierfähig.
| DIN | UNS | EN | Sonstige |
|---|---|---|---|
| 1.4435, 1.4441 | S31603 | X2CrNiMo18-14-3 | AISI: 316LUG |
| C | Si | Mn | P | S | Cr | Mo | Ni | Cu | Co | N | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| max. 0.030 | max. 0.75 | max. 2.00 | max. 0.025 | max. 0.010 | 17.00 to 19.00 | 2.25 to 3.00 | 13.00 to 15.00 | max. 0.50 | max. 0.10 | max. 0.10 |
